ZR-100吨电动行走喷砂滚轮架

（一） 技术参数说明：

1.  额定承载重量：100T

2.  工作范围：φ1000～φ5000mm

3.  滚轮旋转线速度：100～1000mm/min

4.  滚轮直径*宽度：Φ550*160 *3

5.  滚轮材质：进口科聚亚聚氨酯

6.  调速方式：使用变频器进行变频调速

7.  行走速度1000～6000mm/min

8.  控制系统有主控箱和手控盒，手控盒采用无线遥控+控制面板控制两种

9.  所有行走轮材质为：45#圆钢锻打，淬火处理；

10. 行走导轨内轨距：2000mm

（二）电器配置要求:

1)  滚轮架减速机、电机配有防尘罩；

2)  控制箱排布线号明确，并配有电器布置详图；

3)  控制方案：控制箱+无线遥控器（遥控范围不小于50米），控制箱面板控制；控制系统不含与其它焊接设备联动配置，遥控器操作要求配置停机记忆功能；

4)  控制箱外侧设置380V，32A， 5芯欧标航空插头、插座可接入总电源，控制系统设有过载保护、过流保护、断电保护等装置，以确保人员和设备的安全；

5)  控制箱布置：放置于喷砂房外；

6)  使用电压：380V±5%，频率50Hz±2%；

7)  客户自备设备电源线级减速机润滑油，减速机加油量：6.5L/套，型号GB443-84  L-AN32#机械油；

8)  首次加油20小时更换，每6个月更换一次；

9)  工作温度：-10-40℃；工作湿度：一般不高于75%RH；无结霜，短时（不超过1个月）不超过95%RH；

10) 无强无线电干扰源；

ZR-80吨电动行走喷漆滚轮架

（一） 技术参数说明：

1.  额定承载重量：80T

2.  工作范围：φ1000～φ5000mm

3.  滚轮旋转线速度：100～1000mm/min

4.  滚轮直径*宽度：Φ500*200 轮面开槽宽度80mm深40mm

5.  滚轮材质：钢轮

6.  调速方式：使用变频器进行变频调速

7.  行走速度1000～6000mm/min

8.  控制系统有主控箱和手控盒，手控盒采用无线遥控+控制柜控制面板控制两种；

9.  所有行走轮材质为：45#圆钢锻打，淬火处理；

10. 行走内轨距2000mm

（二）电器要求:

1)  滚轮架电机配有防尘罩；

2)  控制箱排布线号明确，并配有电器布置详图；

3)  控制方案：无线遥控器（遥控范围不小于50米）、控制柜控制面板控制；控制系统不含与其它焊接设备联动配置；遥控器操作要求配置停机记忆功能；

4)  控制箱外侧设置380V，32A，5芯欧标航空插头；控制系统设有过载保护、过流保护、断电保护等装置，以确保人员和设备的安全；

5)  控制箱布置：放置于喷漆房外；

6)  使用电压：380V±5%，频率50Hz±2%；

7)  客户自备设备电源线级减速机润滑油；减速机加油量：6L/套，型号GB443-84  L-AN32#机械油；

8)  首次加油20小时更换，每6个月更换一次；

9)  工作温度：-10-40℃；工作湿度：一般不高于75%RH；无结霜，短时（不超过1个月）不超过95%RH；

10) 无强无线电干扰源；

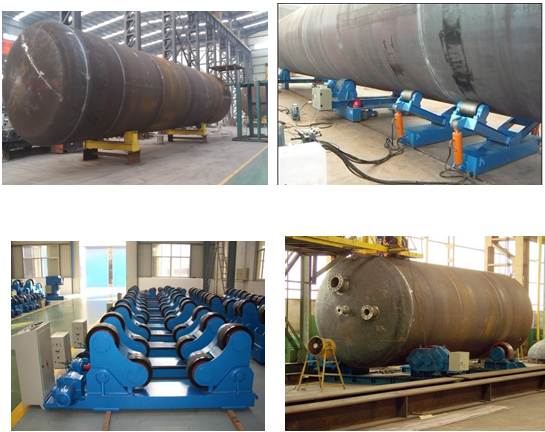

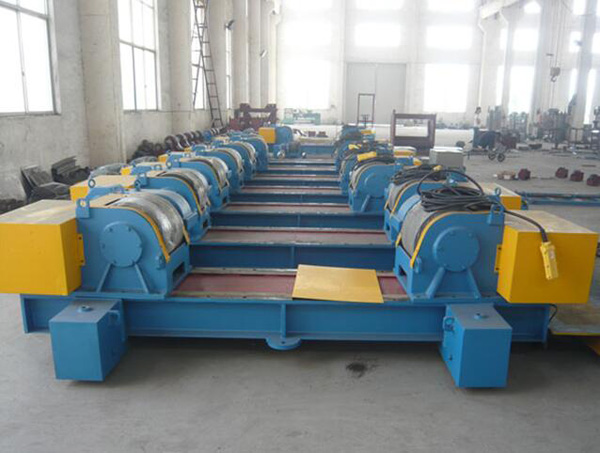

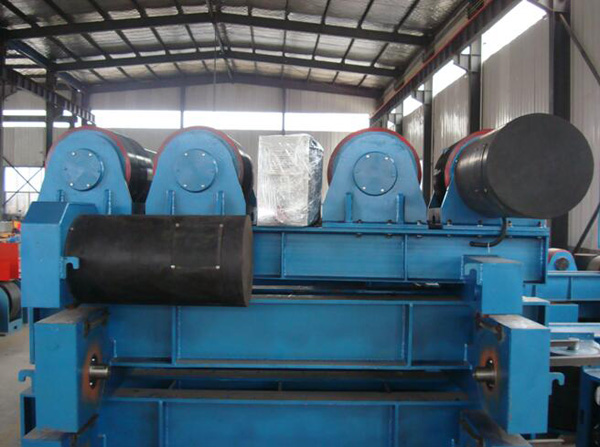

滚轮架用户现场图片:
